Laser Shaft Precision Pro SKF TKSA 41 – Sistem Alignment Poros Nirkabel / High-Accuracy Wireless Laser Shaft Alignment System SKF TKSA 41

TEKNOLOGI ALIGNMENT TINGKAT LANJUT

SKF TKSA 41 adalah sistem alignment poros berbasis laser dengan modul pengukuran nirkabel, dirancang untuk pengukuran presisi pada mesin rotasi horizontal. Menggunakan unit sensor tanpa kabel, laser kuat, dan tampilan touchscreen ergonomis, sistem ini memastikan hasil alignment akurat bahkan dalam kondisi industri yang paling menantang.

KEUNGGULAN UTAMA

• Unit pengukur nirkabel – bekerja aman di area sulit dijangkau
• Mode Free Measurement – sweep 90° cukup untuk mulai alignment
• Auto measurement – pengambilan data hands-free
• Live view 3-D – koreksi horizontal & vertikal real-time
• Laporan otomatis PDF + foto dari kamera internal
• Machine library – simpan riwayat banyak mesin
• Identifikasi mesin via QR code – alur kerja lebih cepat
• Case SKF resmi – kuat, ringkas, dan portabel

APLIKASI INDUSTRI

Cocok untuk alignment motor, pompa, gearbox, kompresor, conveyor, kipas industri, dan mesin rotasi lain di sektor energi, manufaktur, konstruksi, pabrik kimia, makanan & minuman, serta fasilitas perawatan alat berat.

SPESIFIKASI TEKNIS

• Model: TKSA 41
• Sensor: 29 mm CCD line detector, Laser Class 2 (<1 mW, 520 nm)
• Komunikasi: Bluetooth 4.0 LE
• Jarak pengukuran: 0.07 – 4 m
• Error pengukuran: <0.5% ±5 µm
• Material housing sensor: 20% glass-filled polycarbonate
• Baterai: LiPo rechargeable, hingga 16 jam kerja
• Berat sensor: 220 g
• Unit display: 5.6" color resistive touchscreen (PC/ABS high impact)
• Waktu kerja display: hingga 8 jam (100% backlight)
• Metode alignment: 3-position 9-12-3, Free 90°, Soft Foot, Auto measurement
• Diameter poros: 20 – 150 mm
• Max coupling height: 105 mm (standar rods) / 195 mm (extension rods included)
• Rating perlindungan: IP 54
• Dimensi case: 530 × 110 × 360 mm
• Berat total set: 4.75 kg (termasuk case)
• Sertifikat kalibrasi: valid 2 tahun

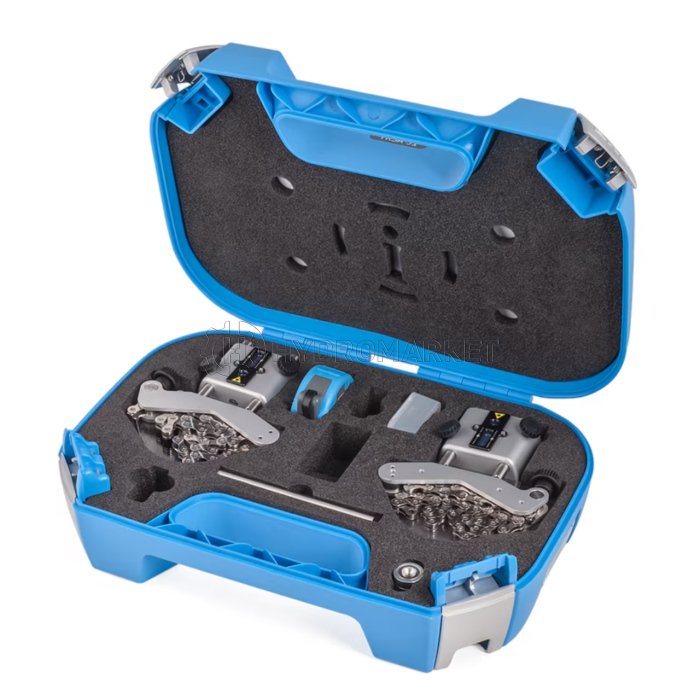

ISI DALAM PAKЕТ

• 2× unit pengukur (Movable M & Stationary S)
• 2× bracket mounting dengan rantai 400 mm
• 4× batang ekstensi 90 mm (ulir)
• 4× batang ekstensi tambahan 120 mm
• Rod pengencang rantai
• Power adapter (EU, US, UK, AUS)
• 2× kabel USB
• Measuring tape
• Sertifikat kalibrasi resmi
• Panduan cepat EN
• Stiker QR code untuk ID mesin
• Case resmi SKF

SPARE PART TERSEDIA

• TKSA 41-DU – Unit display + 2× USB adapter
• TKSA 41-M – Unit pengukur Movable M + kabel + adapter USB
• TKSA 41-S – Unit pengukur Stationary S + kabel + adapter USB
• TKSA ROD90 – Set 4× batang ulir 90 mm (untuk TKSA 31/41/60/80)
• TKSA 41-STDCH – 2× rantai standar 400 mm
• TKSA VBK – 2× V-bracket standar (tanpa rods & rantai)
• Case kosong tanpa inlay: TDTC 1/C

MANFAAT ALIGNMENT PRESISI

Alignment poros yang akurat membantu mengurangi getaran mesin, memperpanjang usia coupling dan bearing, menurunkan konsumsi energi, serta meminimalkan downtime tak terjadwal.
