Shaft Alignment Tool SKF TKSA 71 / Precision Shaft Alignment Device TKSA 71

Shaft alignment tool SKF TKSA 71 – Versatility and performance for professional alignment

Kapasitas Alignment Fleksibel

SKF TKSA 71 dirancang untuk alignment profesional di lingkungan industri yang keras. Alat ini memiliki unit pengukuran ultra-kompak untuk digunakan di ruang sempit. Aplikasi software khusus mendukung alignment horizontal & vertikal, spacer shafts, dan mesin berantai. Desain inovatif memberikan akurasi tinggi dan ketahanan terhadap debu dan air.

Keunggulan Utama

• Mudah digunakan – Software intuitif, panduan langkah-demi-langkah, dan video penjelasan
• Fleksibilitas tinggi – Jarak pengukuran hingga 10 m, kompensasi gangguan, rotasi total hanya 40°, pengukuran otomatis
• Performa alignment superior – Laporan otomatis, nilai target kustom, koreksi real-time vertikal & horizontal
• Perlindungan lingkungan – Unit pengukuran tertutup sepenuhnya (IP67), tahan debu & air
• Unit ultra-kompak – Cocok untuk ruang sangat sempit
• Case tangguh – Perlindungan maksimal, transportasi mudah, pengisian daya nirkabel di case
• Aksesori lengkap – Extension rods & chains, bracket standar

Aplikasi Industri

Cocok untuk alignment motor, pompa, gearbox, kipas, compressor, conveyor, spacer shafts, dan mesin horizontal maupun vertikal di berbagai sektor industri.

Spesifikasi Teknis

• Model: TKSA 71
• Sensor: 20 mm PSD generasi 2, Line Laser Class 2 + Inclinometer ±0.1°
• Komunikasi: Bluetooth 4.0 LE
• Jarak pengukuran: 0,04 – 10 m
• Error pengukuran: <1% ±10 µm
• Bahan Housing: Anodized aluminum (depan) + PC/ABS (belakang)
• Durasi kerja: Hingga 8 jam, baterai Li-ion fast charging
• Dimensi unit: 52 × 64 × 33 mm
• Berat unit: 130 g
• Metode alignment: Horizontal & Vertical, 3-position 9-12-3, auto measurement, soft foot, machine trains, spacer shafts, target values
• Fixture: 2 × V-brackets dengan rantai, lebar 15 mm
• Diameter poros: 20 – 150 mm (450 mm dengan extension chains)
• Max. coupling height: 45 mm + 120 mm per set extension rods
• Power adapter: Wireless charging via pods + micro USB to USB cable
• Operating temperature: 0 – 45 °C
• IP rating: IP67 (unit dan case)
• Berat total: 3,9 kg
• Carrying case: 365 × 295 × 170 mm

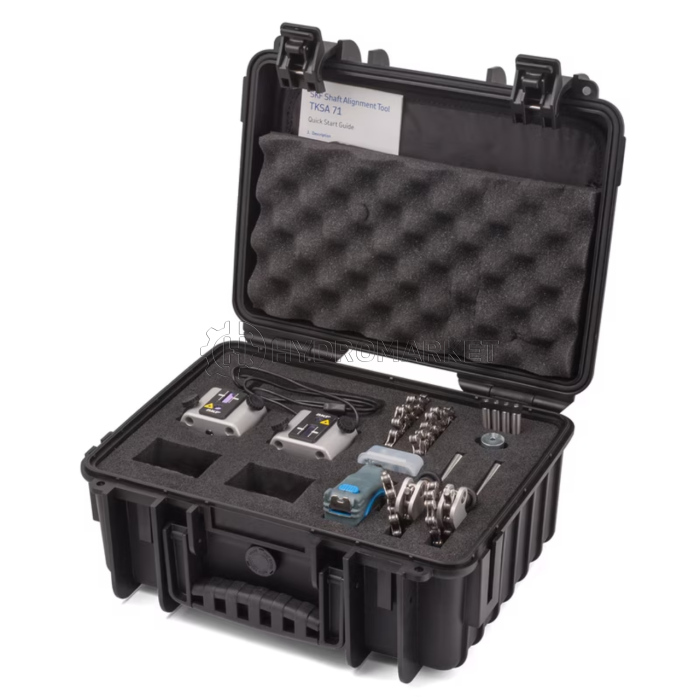

Isi Paket

• 2 × unit pengukur (M & S)
• 2 × Standard V-brackets dengan rantai 480 mm, rod 80 mm, dan magnet
• 2 × Extension chains 1 m
• USB to Micro USB split charging cable
• 2 × Wireless charging pads
• Measuring tape 5 m
• Printed certificate of calibration & quick start guide
• 4 × Extension rods 120 mm
• Rugged carrying case (IP67)

Spare Parts

• TKSA 71-M – Measuring Unit M + sertifikat kalibrasi
• TKSA 71-S – Measuring Unit S + sertifikat kalibrasi
• TKSA 71-WPODS – Wireless charging pods + USB cable
• TKSA 51-VBK – Standard V-bracket + threaded rods & chain
• TKSA 51-EXTCH – Extension chains 1 m
• TKSA 51-ROD80 – Threaded rods 80 mm
• TKSA 51-ROD120 – Threaded rods 120 mm
