Distributor hidrolik untuk 2 tekanan HYVA 14767178 (220 l/mnt, 170-280 bar, Ø1")

Гидравлический клапан для самосвала Hyva HT-TNK-2220-170-280-P1

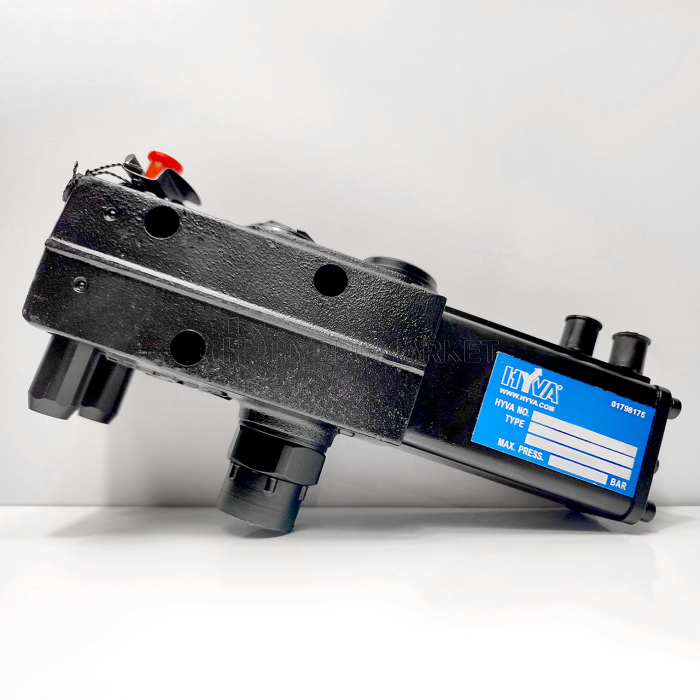

Гидрораспределительный клапан Hyva модели 14767178 из серии HT 2220 предназначен для работы с потоком масла до 220 л/мин и обеспечивает двойную настройку максимального рабочего давления 170 и 280 бар. Регулировка между двумя уровнями давления осуществляется вручную с помощью специального переключателя на клапане.

Гидравлический клапан Hyva HT-TNK-2220-170-280-P1 идеально подходит для многофункциональных систем, таких как системы подъема кузова и подвижного пола. Он также является отличным выбором для пользователей, работающих с двумя типами цилиндров, имеющими разные уровни максимального рабочего давления.

Клапан доступен в версии TNK для установки на масляный бак с помощью монтажного комплекта. Гидравлические подключения имеют резьбу G 1”, что обеспечивает отличную пропускную способность масла. Кроме того, клапан оснащен портом G 3/4”для подключения датчика давления и пневматическим управляющим портом для 6-мм пневматических шлангов.

Основные параметры

• Макс. пропускная способность: 220 л/мин
• Макс. рабочее давление низкое (LP): 170 бар
• Макс. рабочее давление высокое (HP): 280 бар
• Пневматическое пилотное давление: 6-12 бар
• Вес: 6.2 кг
• Порт для насоса (P): G 1"
• Порт для бака (T1): G 1/2"
• Порт для бака альтернативный (T2): G 1"
• Порт для цилиндра (C): G 1"
• Порт манометра (MPC): G 1/4"
• Диапазон температуры масла: от -40 до +80 °C
• Диапазон вязкости: минимальная 12 мм²/с (сСт), максимальная 100 мм²/с (сСт)

Гидравлическая схема

Рекомендации по эксплуатации

• Установите клапан в соответствии с инструкциями по монтажу.
• Используйте правильные переходники в портах, чтобы предотвратить деформацию корпуса.
• Не используйте переходники с конической резьбой.
• Чтобы дополнительно предотвратить деформацию корпуса клапана, поверхность монтажной пластины должна быть совершенно плоской.
• Не приваривайте гидрораспределитель.
• Идеальное давление воздуха для клапана составляет 8 бар.
• Убедитесь, что входящий воздух сухой.
