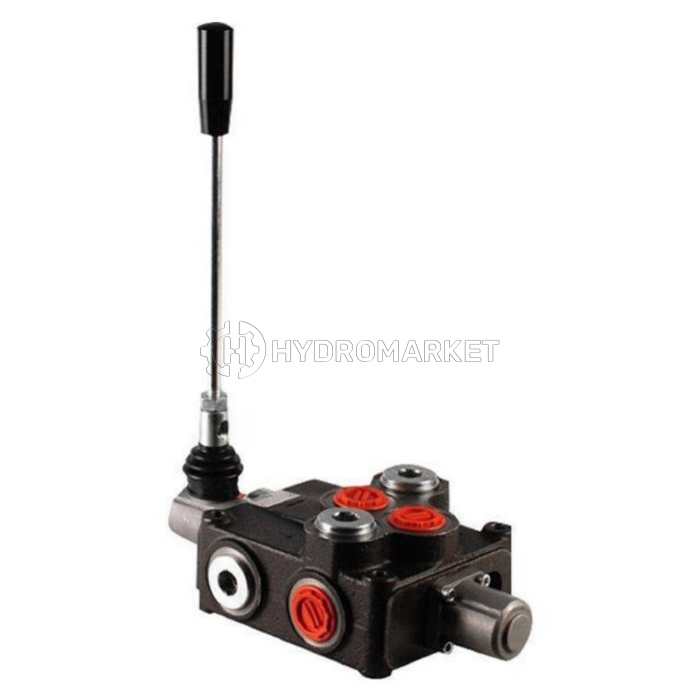

Hydraulic valve monoblok (seperti 1P40) dengan fiksasi BP38-D8-GKZ1

Monoblok (diverter) distributor P40 digunakan dalam sistem hidrolik dengan pompa gigi pada mesin-mesin pertanian, jalan raya dengan berbagai tujuan teknologi, serta pada excavator dan mesin-mesin lain yang dilengkapi dengan pompa aksial-piston.

Distributor (diverter) secara konstruksi memiliki satu hingga enam bagian. Berdasarkan kapasitasnya, terbagi menjadi dua kelompok: 40 dan 80 liter per menit. Dapat dikendalikan secara manual, listrik, atau eksternal. Pilihan yang paling umum adalah dengan pengendalian manual. Setiap bagian memiliki inlet (ditandai dengan R) dan outlet (ditandai dengan T), serta port untuk menghubungkan organ kerja. Dalam distributor, terdiri dari lebih dari satu bagian, port tekanan dan pembuangan bersama. Di inlet, terdapat katup pengatur yang secara otomatis membuka jalur pembuangan saat mencapai tekanan puncak, biasanya 200 bar.

Monoblok distributor dapat dihubungkan dalam satu rangkaian, misalnya, jika Anda memerlukan satu bagian kerja tambahan di kemudian hari, Anda tidak perlu membeli varian yang lebih mahal, tetapi hanya menghubungkan satu blok. Kepala yang solid memungkinkan ukuran yang lebih kompak dan tidak khawatir tentang kebocoran antara bagian.

Karakteristik teknis 1r40:

• Jumlah bagian kerja 1 pcs
• Debit nominal40 L/min
• Tekanan maksimal 35 MPa
• Range suhu kerja -40°C +60°C
• Viskositas cairan kerja 10-460 cSt
• Degree of filtration 25 nм
• Suhu kerja cairan -15°C +80°C
• Internal leakage at P=16 bar  < 6 cm3/min
• Gaya pada katup  < 25 N
• Berat hidro distributor 1,5 kg

Koneksi: samping

Kode produsen: BP38-D8-GKZ1

Digunakan pada: hydromanipulator OMT70-01, 02, 03, 04 (Velmash), hydromanipulator OMT97 (Velmash)*, hydromanipulator LV-185-10, 14 (Maykop)*, multilift -1, MPR-2, bunker MSK-1, MSK-3, MSK-3101, MSK-4301 (Ryazan), FAUN dan mesin-mesin mobile lainnya.

Ulir untuk distributor monoblok P40
aliran dan balik 1/2 pada silinder 3/8

Berdasarkan jenis pekerjaan, mode dengan fiksasi mengambang dan mode mengambang dapat diinstal pada setiap bagian dari distributor hidrolik ini!

Adanya mode mengambang memungkinkan model ini digunakan pada mesin pertanian dan komunal, di mana diperlukan pengaturan kerja yang tepat. Misalnya, bajak. Fungsi "dengan fiksasi" berarti bahwa semua posisi tuas, termasuk mengambang, terkunci. Tuas diatur oleh operator pada posisi tertentu dan akan tetap berada di sana sampai terjadi pengalihan mekanis ke posisi lain.
