Alat Alignment Belt Advanced SKF TKBA 21 / Advanced Belt & Chain Alignment Tool SKF TKBA 21

Kit Alignment Sabuk & Rantai Berbasis Laser SKF TKBA 21 / Laser-Based Belt & Chain Alignment System SKF TKBA 21

TEKNOLOGI ALIGNMENT SABUK & RANTAI TINGKAT LANJUT

SKF TKBA 21 adalah alat alignment laser kelas industri yang dirancang untuk menyelaraskan pulley sabuk dan sprocket rantai pada mesin berukuran kecil hingga besar dengan presisi tinggi. Sistem ini membantu mengoreksi misalignment secara cepat dan aman tanpa proses rumit.

SISTEM LASER DUAL TRANSMITTER/RECEIVER

Dilengkapi dengan 2 unit laser transmitter sekaligus receiver, alat ini memproyeksikan garis laser merah ke receiver di sisi pulley/sprocket yang berlawanan. Mampu mendeteksi dan mengoreksi:

• Ketidaksejajaran sudut vertikal (Vertical angle)
• Ketidaksejajaran sudut horizontal (Horizontal angle)
• Ketidaksejajaran paralel / offset (Parallel misalignment)
• Kombinasi dari semua jenis misalignment

PEMASANGAN CEPAT & PRAKTIS

• Magnet kuat untuk mounting di sisi dalam atau luar pulley
• Proses alignment lebih sederhana dan efisien
• Penyesuaian tension dan alignment secara bersamaan
• Housing kokoh dari ABS + 2K polymer, base aluminium stabil
• Disediakan dalam casing solid untuk mobilitas workshop

MENINGKATKAN PERFORMA & MENGURANGI KEAUSAN

Alignment yang akurat pada sistem sabuk dan rantai membantu:

• Mengurangi keausan belt, pulley, chain, dan sprocket
• Meminimalkan getaran dan kebisingan mesin
• Memperpanjang umur komponen penggerak
• Mengurangi downtime tak terjadwal
• Menghemat konsumsi energi dan biaya maintenance

APLIKASI UMUM INDUSTRI

Cocok untuk mesin dengan sistem:

• V-belt, banded belt, ribbed belt
• Chain drive dengan sprocket

Banyak digunakan pada sektor:

• Pembangkit listrik, pabrik kimia, fasilitas daur ulang
• Industri makanan & minuman, pabrik kertas, pabrik tepung
• HVAC, instalasi pompa, conveyor, milling & lathe machines
• Mesin pertanian, kompresor, engine camshaft, alat berat

SPESIFIKASI TEKNIS

• Model: TKBA 21
• Laser: 2× Red diode, Class 2, 635 nm, <1mW
• Jarak pengukuran: 50 mm – 3 m (2 in – 10 ft)
• Panjang garis laser: 2.4 m pada 2 m jarak
• Akurasi sudut: ≤ 0.02° pada 2 m
• Akurasi offset: ≤ 0.5 mm
• Kontrol: Laser ON/OFF
• Mounting: Magnetik, side-mounted
• Baterai: 6× AAA Alkaline IEC LR03
• Waktu operasi: 32 jam continuous per unit
• Suhu operasi: 0 – 40 °C
• Rating IP: IP 40
• Dimensi unit: 98 × 97 × 52 mm
• Dimensi case: 360 × 110 × 260 mm
• Berat total (dengan case): 1.62 kg (3.57 lb)

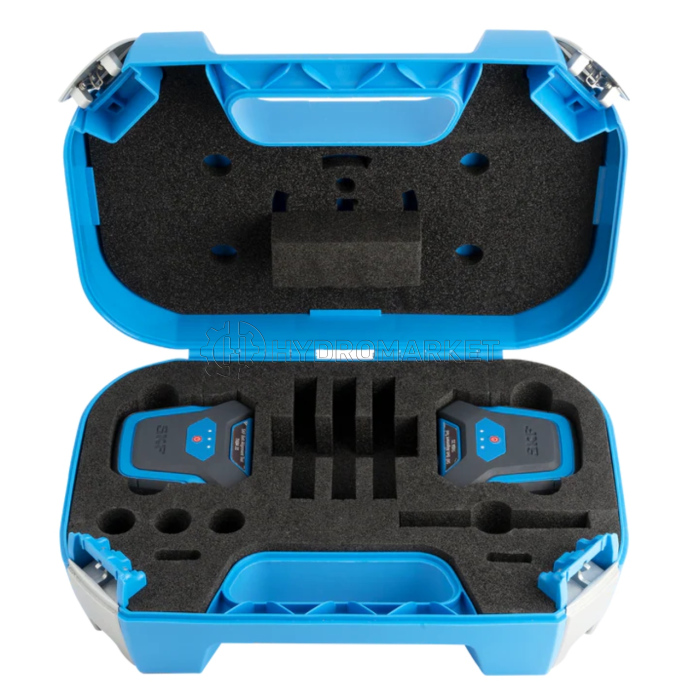

• Isi paket: 2 laser unit, 6×AAA batteries, instructions, carrying case

Alignment yang tepat bukan hanya memperpanjang umur komponen, tetapi juga meningkatkan stabilitas dan efisiensi kerja mesin untuk pemakaian jangka panjang.

AKSESORI OPSIONAL

• Target pasif tambahan: TKBA-TARGETS (set of 3)
• Belt tension tester: PHG PT/C1 008 (15–70 kg), 009 (50–150 kg), 010 (150–300 kg)
• Pulley gauge: PHP PT/C1 006
• Pulley gauge manual: PHP PT/C1 006

SPARE PART

• Tool case replacement: TKBA 21-CA
